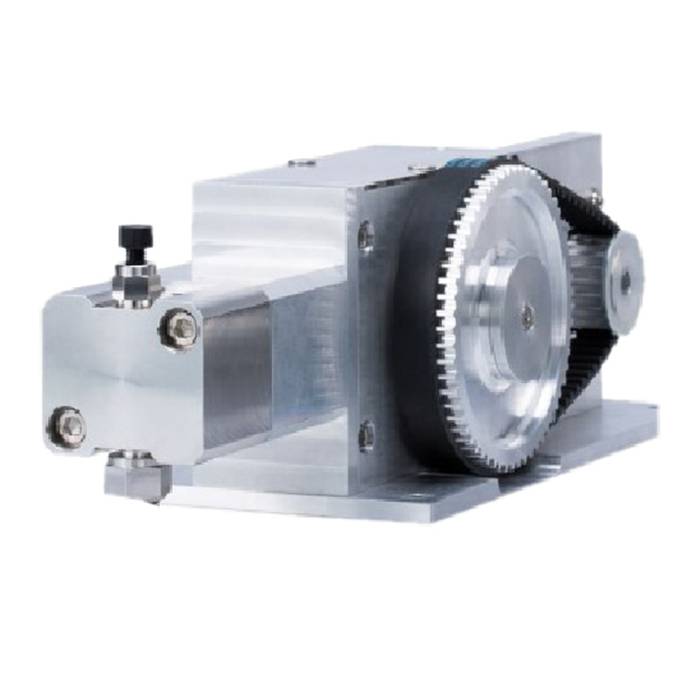

多相位凸轮高压恒流泵技术
全国免费服务热线
15861973208
- 产品介绍
主要研究内容、技术工艺路线
1、关键技术和创新点
a、多相位凸轮技术在高压恒流泵中的应用 研发具有我国自主知识产权的多相凸轮技术，使高压恒流泵输液稳定性、可靠性、寿命上得到全面提升，为高压恒流泵跃居国际一流水平奠定了基础。传统凸轮泵均采用单相凸轮。即凸轮轴每运行一周系统完成一次供液过程，该泵采用自主知识产权的发明专利－一多相凸轮驱动技术，即凸轮轴每运行一周系统完成n次供液（n≥2) , 其直接优势是：在高压恒流泵流速相同条件下，泵使用寿命是传统泵的4~6倍，且压力脉动是传统泵的1/6~1/4倍；在寿命一致条件下，高压恒流泵输液量是传统泵的6~8倍；由于多相凸轮技术在高压恒流泵成功应用，将使凸轮泵技术水平达到一个新的高度。
b、电机闭环控制技术
随着自动控制技术的不断发展，闭环控制技术越来越多的应用到各个领域，该泵具有先进的电机闭环控制技术，将动态采集系统压力，通过压力变化，实时修正电机转速，以使系统压力波动值达到最小，保证了系统输液稳定性。
c、多点流速拟合技术 在现今科技高速发展时代，计算机仿真技术得到了广泛应用，本系统成功运用计算动态机仿真、多点拟合技术，进一步确保了高压恒流泵流速范围内输液准确度。
2、关键技术内容及技术路线
多相凸轮技术 多相凸轮泵结构示意图如下：众所周知：阿基米德螺旋线，可将一个物体的圆周运动转换成另一个物体的匀速直线运动。为减小压力脉动，多相凸轮的所有吸液曲线和供液曲线均使用了阿基米德螺旋线，从理论上讲，脉动为零。设计凸轮可根据理想的每转排量v和所选用的柱塞直径D, 计算出理论升程或导程R R=v/π (D/2)2=4v/元D2公式1再根据设计需要将R做n （相位数）等分后就得到1/n等分的实际升程r。
3、技术考核指标
名称 指标 流量准确度 0. 5% 流量重复性 0. 05% 压力波动 0. 2% 泵耐压 6000psi 流量范围0. 1~100 ul/min, 0. 01~9. 999ml/min,0. 1~100. 0ml/min, 0. 5~250. 0ml/min,1~500ml/min, 10~1000ml/min
